Elpatroner, 2-stegs, 30-90°C, Inaktiv

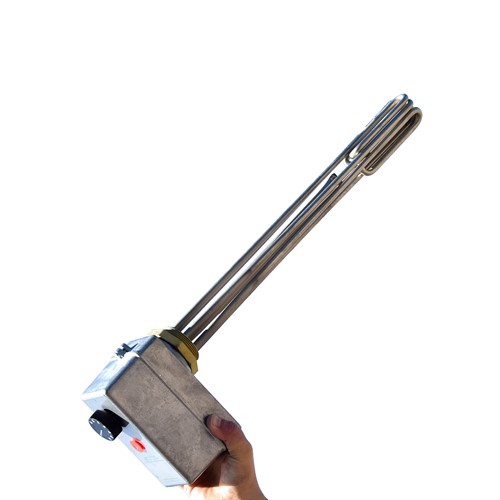

Komplett elpatron, R40, 6kW, som är anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C och 1 1/2 tums muff.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd.

Till produkten medföljer en förminskningsats, som gör att boxen passar på R40-huvud.

Alla element är kopplade för 400V, 3-fas vid leverans. Elpatronen har R40-gänga i mässing. Den har en inaktiv del på 145 mm.

Rörmaterial tillverkat i rostfritt stål.

Kopplingsboxen (K8) är av pressgjuten aluminium (se bild med mått).

Många ackumulatortankar och vedpannor / elpannor, som tillverkas i Europa, har idag R40-anslutning, vilket gör denna produkt användbar i dessa fall.

Komplett elpatron, R40, 6kW, som är anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C och 1 1/2 tums muff.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd.

Till produkten medföljer en förminskningsats, som gör att boxen passar på R40-huvud.

Alla element är kopplade för 400V, 3-fas vid leverans. Elpatronen har R40-gänga i mässing. Den har en inaktiv del på 100 mm.

Rörmaterial tillverkat i rostfritt stål (1.4404).

Kopplingsboxen (K8) är tillverkad av pressgjuten aluminium (se bild med mått).

Många ackumulatortankar och vedpannor / elpannor, som tillverkas i Europa, har idag R40-anslutning, vilket gör denna produkt användbar i dessa fall.

TIPS: RELEK har även en modell som är något längre, med längre inaktiv del, artikel-nr 111060 (se nedan).

Komplett elpatron, R40, 9kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C och 1 1/2 tums muff.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd.

Till denna produkt medföljer en förminskningsats, som gör att boxen passar på R40-huvud.

Alla element är kopplade för 400V, 3-fas vid leverans. Elpatronen har R40-gänga i mässing. Den har en inaktiv del på 145 mm.

Rörmaterial i rostfritt stål.

Kopplingsboxen (K8) är av pressgjuten aluminium (se bild med mått).

Elpatron, 3 kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd.

Alla element är 400V kopplade vid leverans. Elpatronen finns med R50-gänga i mässing. Rörmaterial i rostfritt stål (denna elpatron) eller i koppar (se andra RELEK-produkter).

För värmepannor och ackumulatortankar med extra djupa R50-muffar (över 50 mm) används dessa elpatron-element med en inaktiv del på 150 mm, t.ex. på värmepannor med extra tjock isolering. Detta gör att överhettning i muffen undviks (se förklarande bild).

Kopplingsboxen (K8) är av pressgjuten aluminium.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron, modell EP2-IA (PDF, 380 kb).

Elpatron, 4,5 kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd. Effekt: 4,5kW.

Alla element är 400V kopplade vid leverans. Elpatronen finns med R50-gänga i mässing. Rörmaterial i rostfritt stål (denna elpatron) eller i koppar (se andra produkter).

För värmepannor och ackumulatortankar med extra djupa R50-muffar (över 50 mm) används dessa elpatron-element med en inaktiv del på 150 mm, t.ex. på värmepannor med extra tjock isolering. Detta gör att överhettning i muffen undviks (se förklarande bild).

Kopplingsboxen (K8) är av pressgjuten aluminium.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron, modell EP2-IA (PDF, 380 kb).

Elpatron, 6kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd. Effekt: 6kW.

Alla element är 400V kopplade vid leverans. Elpatronen finns med R50-gänga i mässing. Rörmaterial i rostfritt stål (denna elpatron) eller i koppar (se andra RELEK-produkter).

För värmepannor och ackumulatortankar med extra djupa R50-muffar (över 50 mm) används dessa elpatron-element med en inaktiv del på 150 mm, t.ex. på värmepannor med extra tjock isolering. Detta gör att överhettning i muffen undviks (se förklarande bild).

Kopplingsboxen (K8) är av pressgjuten aluminium.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron, modell PP2-IA (PDF, 380 kb).

Elpatron, 6kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med kontaktor för extern styrning.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C, kontaktor och 3-poligt överhettningsskydd. Effekt: 6kW.

Alla element är 400V kopplade vid leverans. Elpatronen finns med R50-gänga i mässing. Rörmaterial i rostfritt stål (denna elpatron) eller i koppar (se andra RELEK-produkter).

Denna elpatron har kontaktor för att kunna styras externt, exempelvis av en värmepump, som "kallar på hjälp", när den inte räcker till. Då drar kontaktorn i elpatronen och termostaten styr sedan mot inställd temperatur.

En annan tillämpning kan vara att från ett tidur, eller annan extern signal, tidsstyra en veckovis uppvärmning över 60°C, för att undvika legionella-bakterier i vattnet. Mer info om legionella här.

För värmepannor och ackumulatortankar med extra djupa R50-muffar (över 50 mm) används dessa elpatron-element med en inaktiv del på 150 mm, t.ex. på värmepannor med extra tjock isolering. Detta gör att överhettning i muffen undviks (se förklarande bild).

Kopplingsboxen (K8) är av pressgjuten aluminium.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron, modell PP2-IA (PDF, 380 kb).

Elpatron, 9 kW, anpassad för vattenuppvärmning i värmepannor och ackumulatortankar med temperaturområde 30-90°C.

Försedd med direktbrytande styrutrustning i en kopplingsbox innehållande 2-stegs termostat 30-90°C och 3-poligt överhettningsskydd. Effekt: 9kW.

Alla element är 400V kopplade vid leverans. Elpatronen finns med R50-gänga i mässing. Rörmaterial i rostfritt stål (denna elpatron) eller i koppar (se andra produkter).

För värmepanor och ackumulatortankar med extra djupa R50-muffar (över 50 mm) används dessa elpatron-element med en inaktiv del på 150 mm, t.ex. på värmepannor med extra tjock isolering. Detta gör att överhettning i muffen undviks (se förklarande bild).

Kopplingsboxen (K8) är av pressgjuten aluminium.

Ladda hem montage- och inkopplingsguide för denna kompletta elpatron, modell PP2-IA (PDF, 380 kb).
